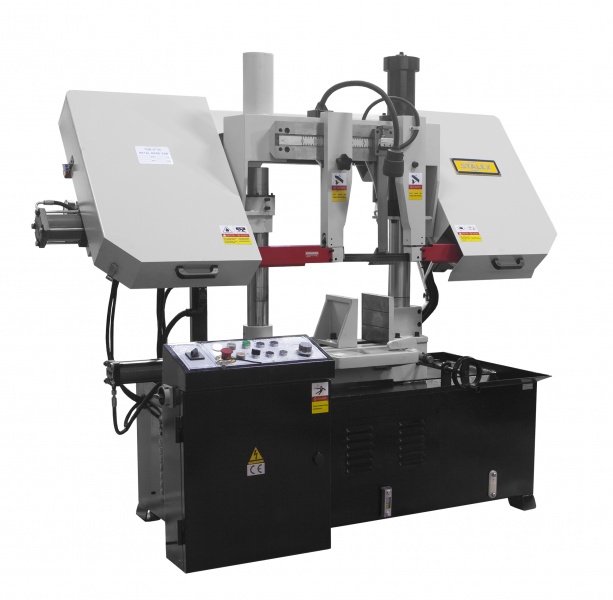

Станок полуавтоматический двухколонный Stalex TGK-4235

Модель Stalex TGK-4235 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.

Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 350 мм и прямоугольной заготовки 350×350 мм под углом 90°.

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которой вертикально перемещается горизонтальная пильная рама.

Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,

так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

В стандартную комплектацию входят:

— ленточнопильный станок

— ленточнопильное полотно, установленное на станке

— регулируемый упор — 250 мм

— вспомогательный стол с роликом подачи, перед тисками

Основные элементы

— Угол пиления заготовок 90°

— Опускание и подъем рамы осуществляется за счет гидравлики автоматически

— Станок управляется трёхфазным двигателем

— Предохранительные концевики, оберегающие станок от включения при незакрытых кожухах рамы

— Концевики на подъём/опускание рамы и на обрыв полотна

— Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

— Термозащита электродвигателя

— Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

— Тиски гидравлические с возможностью быстрого зажима заготовок + манометр

— Увеличенная скорость подачи до касания материала

— 2 скорости вращения полотна

— Подсветка зоны резания

— Зубчатый привод

— Гидравлическое натяжение полотна

— Автоматическое отключение при завершении резки

— Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.

Вспомогательный стол с роликом подачи

Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.

В тумбе станка размещён бак для стружки и слива СОЖ

Гидравлическое натяжение полотна и концевик на обрыв полотна

…
